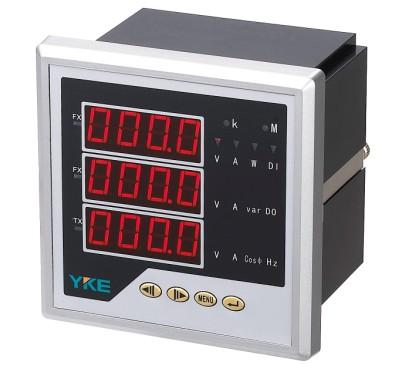

产品介绍
多功能网络电力仪表能够高精度测量三相电网系统中所有常用的电量参数：电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出、开关量输入、开关量输出和模拟量输出功能，可实现本地或远程的开关信号监测和控制功能。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
测量：电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能
四象限电能
精度：0.5级
显示：三排LED数码显示
开孔：107*107
用途：适用于电力电网，自动化控制系统。主要测量电网中的电流参量
规格：380V/220V/100V 0-AC5A(以上需配互感器)
选配：RS485通讯功能、
扩展：4路开关量输入，4路开关量输出，4路模拟量输出，2路485通讯
电磁兼容性（EMC）
电磁兼容性（EMC）
|
震荡波抗扰度检验 Ⅲ
|
IEC61000-4-12
|
|
静电放电抗扰度检验 Ⅳ
|
IEC61000-4-2
|
|
射频电磁场辐射抗扰度检验 Ⅲ
|
IEC61000-4-3
|
|
电快速瞬变脉冲群抗扰度检验 Ⅲ
|
IEC61000-4-4
|
|
浪涌抗扰度检验 Ⅲ
|
IEC61000-4-5
|
|
工频磁场抗扰度检验 Ⅳ
|
IEC61000-4-8
|
|
阻尼震荡磁场抗扰度检验 Ⅳ
|
IEC61000-4-10
|
|
电压暂降，短时中断和电压变化抗扰度检验
|
IEC61000-4-11
|
技术参数：
|
|
|
参数
|
|
精度等级
|
0.5级（默认）/0.2级
|
|
显示方式
|
LED
|
|
输入
|
输入信号
|
0-5A 0-1A
|
|
过负荷
|
持续电流1.2倍，瞬时电流10倍/5秒
|
|
工作频率
|
40-55HZ
|
|
电源
|
工作电源
|
AC/DC85-570V
|
|
功耗
|
＜4VA
|
|
|
变送输出
|
DC0-20mA/DC4-20mA
|
|
通讯接口
|
RS485通讯，MODBUS-RTU通讯协议，波特率可调
|
|
继电器输出
|
继电器输出，触点容量AC5A/250V阻性，DC5A/30V阻性
|
|
开关量输入
|
干结点方式 R＜500Ω接通，R＞100KΩ断开
|
|
隔离耐压
|
电源与输入＞2KV，电源与输出＞2KV输入与输出＞2KV
|
|
绝缘电阻
|
＞100MΩ
|
|
平均无故障工作时间
|
＜ 50000h
|
|
工作条件
|
-20℃-75℃
|
|
储存环境
|
-20℃-85℃
|
|
海拔高度
|
＜4000M
|
